حشية الجرح الحلزوني مونيل 400 مع حلقة داخلية وخارجية

حشية الجرح الحلزوني مونيل 400 مع حلقة داخلية وخارجية

من المحتوى أدناه ، سيكون لديك المزيد من المعرفة حول كيفية عمل حشية الجرح الحلزوني ، المصنوع والتثبيت. وأيضًا حول المواصفات والبعد والمزايا وتصنيف الضغط وتطبيق حشية الجرح الحلزوني.

Content


حشية الجرح الحلزوني مونيل 400 مع حلقة داخلية وخارجية

مونيل400 طوقا الجرح الحلزونيمع الحلقة الداخلية والخارجية هو نوع من حشية الجرح الحلزوني التي تحتوي على حلقة داخلية وخارجية ، وحلقة متعرج هي شريط من الفولاذ المقاوم للصدأ مونيل 400 مع الجرافيت أو حشو PTFE. من بين الأنواع المختلفة من حشية الجرح الحلزوني ، فإن حشية الجرح الحلزوني مع حلقة تركز داخلية وخارجية لها تأثير ختم فائق وجودة. يحتوي هذا النوع من الحشية على خاتم دعم داخلي خارجي ، لا توفر الحلقة الداخلية الفائدة فقط إلى منع التدفق الشعاعي للحشو الناعم ، ويقلل من الاضطراب ، ولكنه يوفر أيضًا درعًا حراريًا بمجرد تعرض حشوات الجرح الحلزوني إلى درجات حرارة عالية. وتساعد الحلقة الخارجية الخارجي على حماية عامل الجرح الحلزوني ، وتوفر مزيدًا من الأمان والسلامة ضد تفجير الحشية ، مع الحلقة الداخلية.


Spiral Wound Gasket with Inner and Outer rings


مزايا حلقة طوقا حلزوني خاتم خارجي

يوفر حلقة تاكيت الحشية الخارجية الحلزونية المزايا التالية
• بمثابة محدد للضغط يتجنب التحميل الزائد والإفراط في التعبير عن مكون الجرح الحلزوني.
• يقلل من التدفق الشعاعي من الحشو الملساء ، مثل PTFE
• حماية إضافية ضد انتفاخ الحشية.
• حماية عنصر الجرح الحلزوني.
• موقف مثالي بين البراغي.

لهذه الأسباب ، من الأفضل في الواقع العمل مع حشية الجرح الحلزوني مع حلقات توسيط خارجية. تتميز الحلقة الخارجية بالحجم الاسمي ، فئة تصنيف الضغط ، المواصفات القياسية والمواد.



CGI Spiral Wound Gasket with Inner and Outer ring


مزايا الحلقة الداخلية لحشية الجرح الحلزوني

يوفر الحلقة الداخلية لحشية الحلزونية الالتزام بالفوائد
• يوفر الدفاع عن الحرارة عندما تتعرض حشية الجرح الحلزونية لدرجات حرارة عالية
• تجنب الضغط المفرط في أحمال الجلوس المرتفعة في خدمة الضغط العالي
• يقلل من مقاومة تدفق الاضطرابات وتآكل الشق.
• تطوير تداول الحمل داخل الحشية
• يمنع التدفق الشعاعي من الحشو الناعم ، مثل PTFE

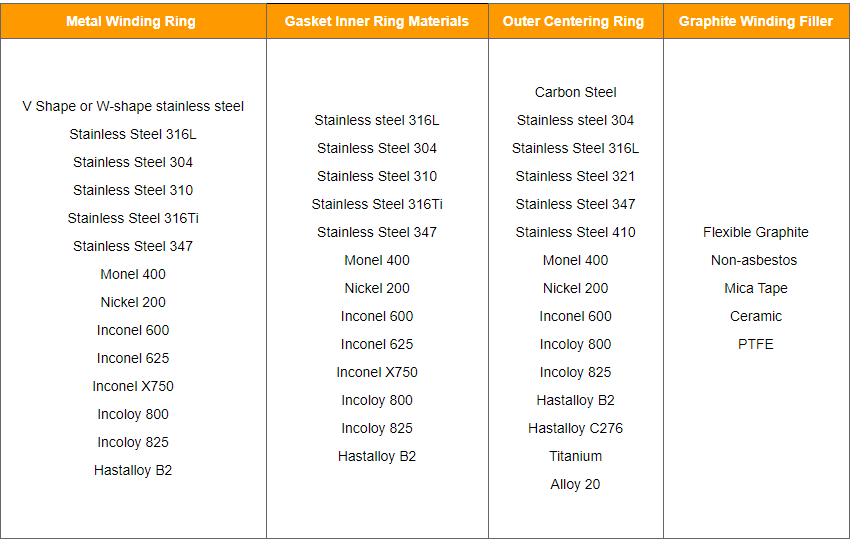

حشية الجرح الحلزوني المواد المختارة

Spiral Wound Gasket Selected Material


الرسم البياني لقيمة عزم الدوران لحشية الجرح

لتثبيت واستخدام حشية الجرح الحلزوني بشكل صحيح ، نحتاج إلى معرفة قيم عزم الدوران لأنها مهمة حقًا. تحد قيم عزم الدوران الحد الأدنى والحد الأقصى لضغوط المقاعد على الحشية بناءً على فئة ضغط مختلفة وفقًا لمعايير ASME B16.20 وبعض ظروف التشغيل. (أقصى تصنيفات للضغط لفئة الضغط المعطاة ، وليس الضغط الهيدروغرافي). ظروف التشغيل المتطرفة مثل ارتفاع درجة الحرارة قد تقلل من قوة غلة الترباس. يجب توخي الحذر في هذه التطبيقات. قيم عزم الدوران أدناه هي للاستخدام العام فقط. للتطبيقات الحرجة أو المتطرفة (ارتفاع درجة الحرارة والضغط) ، استشرنا لمزيد من المعلومات

حجم الحافة (بوصة)

قيمة عزم الدوران المقترحة (FT-LBS) لحشية الجرح الحلزونية CG مع حلقة خارجية
فئة 150 الفئة 300 فصل400 الفئة 600 الفئة 900 فئة 1500 فئة 2500
1/2 30-40 30-40
 30-40
 30-40
 70-120 70-120
 50-100
3/4 30-40
 60-70 60-70
 60-70
 70-120
 70-120
 50-100
1 30-40 60-70 60-70
 60-70
 110-190 110-190 110-160
1 1/2 30-60 100-120 100-120
 100-120
 110-190 135-190 210-250
2 60-90 60-70 60-70
 60-70
 110-190 130-190 220-250
2 1/2 60-110 100-120
 100-120
 100-120
 170-290 190-290 300-360
3 90-120 100-120
 100-120
 100-120
 140-230 265-360 460-500
3 1/2 60-90 100-120
 160-190 170-210


4 70-120 100-140 160-200 190-240 255-420 415-520
5 100-160 110-160 210-260 280-360 360-600 585-800
6 130-200 110-160 190-240 260-330 300-500 530-680
8 180-200 180-260 310-400 400-510 485-800 845-1100
10 170-320 250-290 340-440 500-590 505-800 1565-2000
12 240-320 360-420 510-640 500-610 570-850

14 300-490 360-420 500-890 680-800 630-940

16 310-490 500-590 680-800 800-940 910-1290

18 500-710 500-680 680-810 1100-1290 1570-2340

20 430-710 500-740 800-940 1100-1290 1740-2570

24 620-1000 800-1030 1500-1750 2000-2340



4 نصائح لكيفية تثبيت حشيات الجرح الحلزوني

من أجل ضمان أفضل عمر خدمة ممكنة لمكونات الحشية المعدنية ، ليس من المهم فقط اتخاذ قرار بشأن المنتج المناسب للتطبيق ولكن لتثبيته بدقة. تم تصميم هذه النصائح لمساعدة المستخدم النهائي ضمن تثبيت مواد حشية الجرح الحلزوني.

نصائح 1: تأكد من الحافة في حالة جيدة

تخلص من الحشية القديمة وتحقق من أن وجوه الحافة تميل إلى أن تكون نظيفة وخالية تمامًا من المسافات البادئة والتسجيل. يعد تسجيل التسجيل الشعاعي (الوجه المتقاطع) مشكلة معينة ويمكن أن يؤدي إلى تسرب مشترك. لحشوات الجرح الحلزوني ، يلزم الانتهاء من السطح الذي يتراوح بين 3.2 ميكرون إلى 6.3μm RA (125 إلى 250 بوصة صغيرة). استخدم مقارنة السطح لأخذ التشطيبات الحافة. تأكد من أن وجوه الحافة متوازية أو أن الأنابيب في الواقع قابلة للتكيف بما فيه الكفاية للسماح بسحب الشفاه بالتوازي والمركز دون أحمال الترباس الشديدة.

نصيحة 2: الجوانات الجديدة دائمًا

فقط استخدام حشية جديدة مهمة للغاية. تأكد من أن الحشية في حالة ممتازة وأن الأبعاد عادة ما تكون مناسبة للفئة وقياسات الشفاه ، ولا تستخدم مركبات الوصلات أو الزيوت أو مواد التشحيم مع عناصر الحشية المعدنية. يمكن أن تؤثر هذه المواد على احتكاك التلامس بين الحشية والشفة ويمكن أن تؤدي إلى فشل زحف ومفصل سابق لأوانه

إذا كان هناك شرط لإصلاح الحشية على الحافة قبل التجميع (مثل الشفاه الرأسية الكبيرة) ، فيمكن استخدام غبار خفيف من لاصق الرش مثل الرش 3M 77. يجب تطبيق المادة اللاصقة بشكل ضئيل وفي أماكن معزولة ، ويجب أن تكون متوافقة مع وسط السوائل.

نصائح 3: الترباس الحشية بشكل صحيح

تأكد من أن خيوط الترباس والجوز نظيفة تمامًا. تطبيق تزييت الترباس على خيوط الترباس والجوز وإلى وجه الجوز ليتم تشديده. لا تقم بتطبيق تشحيم الشحوم أو الترباس على الوجه المفصل. بعد التنظيف والتزييت ، يجب أن يكون من الممكن تشغيل الجوز على طول الطول الكامل للترباس باليد. إذا لم يكن هذا ممكنًا ، فيجب تجديد البراغي والمكسرات أو استبدالها. كشط ، فرشاة سلكية أو ملف حسب الضرورة ، الوجه الخلفي لكل شفة حيث يجب أن يجلس رؤوس الترباس والمكسرات ، مما يضمن أن تكون الأسطح نظيفة ومسطحة ، إذا أمكن استخدامها غسالات مسطحة صلبة لضمان نقل الحمل حتى.

نصائح 4: خطوات تثبيت حشوات الجرح الحلزونية

• تأكد من وضع حشية الجرح الحلزوني مركزيًا
• يوصى بتشديد مسامير التثبيت باستخدام استراتيجية تشغيل مثل عزم الدوران أو الإجهاد. إذا كنت تستخدم مفتاح عزم الدوران ، ضمان أنه يجب تعديله بدقة
• تتصاعد ثابتة في نمط اجتياز يشبه النجم في سلسلة المتابعة
• تشديد إصبع منتجات الجوز
• تشديد ما يصل إلى 30 ٪ من إجهادك النهائي
• تشديد إلى 60 ٪ من الحمل الأخير
• تشديد إلى ملء كامل
• قم بعمل سلسلة تشديد نهائية ، تعمل في جميع أنحاء الحافة ، وتشديد كل صاعقة بالقبول حتى يتم تحقيق عزم الدوران المحدد

يجب أن تتكون المعدات التثبيت من

• مفتاح عزم الدوران المعاير أو جهاز تشديد آخر
• فرشاة الأسلاك
• قبعة صلبة
• نظارات السلامة و/أو درع الوجه
• زيوت التشحيم
• المعدات النباتية المحددة الأخرى
